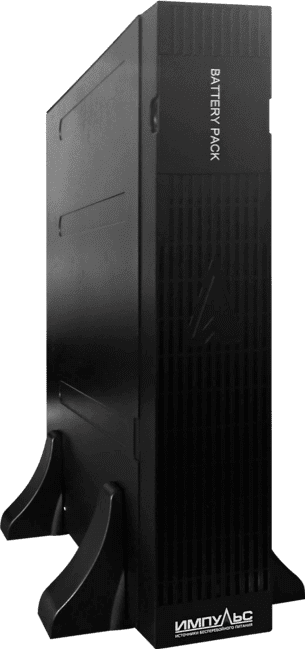

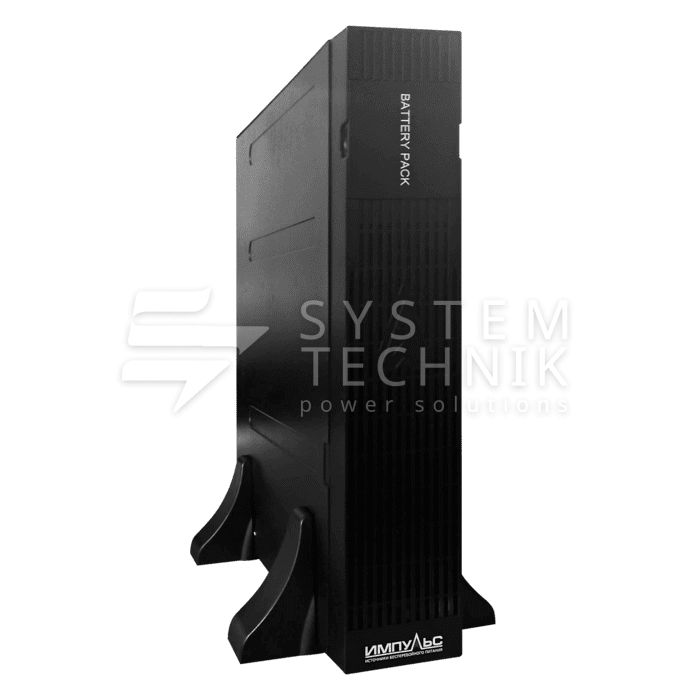

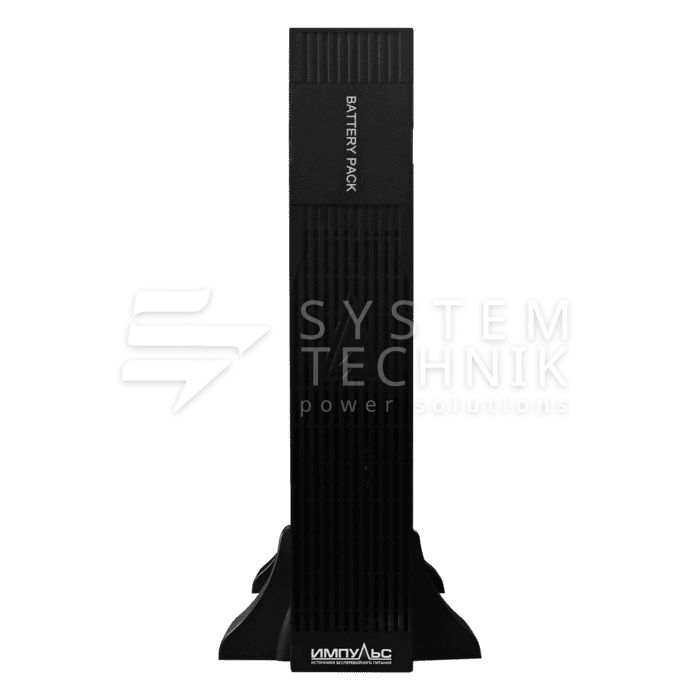

Батарейный модуль для ИБП ФРИСТАЙЛ 2000

Технические характеристики

Время автономной работы (минуты) при полной нагрузке

Установка

Проверьте оборудование

Если оборудование было повреждено в процессе доставки, сохраните коробку и упаковочные материалы и обратитесь к поставщику. Если Вы обнаружили повреждения после приема груза сообщите о скрытых повреждениях.

Для установки дополнительных батарейных модулей с ИБП

• Снимите лицевые панели каждого батарейного модуля и ИБП (см. рисунок 1 ниже) Нажмите на боковые стороны лицевой панели со стороны ЖК-дисплея, возьмитесь за другую сторону и быстро выньте ее, после этого отсоедините сторону, где расположен ЖК-дисплей как показано на рисунке.

  Ленточный кабель соединяет панель управления ЖК-дисплеем и ИБП. Не тяните за кабель и не отсоединяйте его.

• На обратной стороне лицевой панели ИБП снимите заглушку для кабеля дополнительного батарейного модуля

• Подключите кабель дополнительного батарейного модуля в батарейный соединитель как показано на рисунке. Возможно небольшое искрение в момент подсоединения кабеля к ИБП. Это не создаст опасности для сотрудников. Плотно и надежно вставьте кабель от батарейного модуля в батарейный разъем ИБП.

  К одному ИБП можно подключить до четырех дополнительных батарейных модулей. Красный провод соединяется с красным, черный с черным и желтый с желтым. Плотно сожмите оба разъема для надежного соединения. Для подключения второго дополнительного батарейного модуля открепите кабель на первом батарейном модуле и аккуратно вставьте его в батарейный разъем на втором дополнительном батарейном модуле. Повторите эту операцию для всех дополнительных батарейных модулей.

• Убедитесь, что разъемы дополнительных батарейных модулей надежно вставлены и каждый кабель имеет соответствующий радиус изгиба и натяжение, исключающие его повреждение.

• Установка лицевой панели дополнительного батарейного модуля. Перед установкой лицевой панели убедитесь, что батарейные кабели аккуратно проложены через кабельный канал. Вставьте скобы пластиковой лицевой панели в отверстия на левой стороне корпуса. Повторите эти действия для всех дополнительных батарейных модулей. Для ИБП поместите сторону лицевой панели с ЖК-дисплеем в соединитель, после этого поместите другую сторону в два других соединителя и нажмите до плотного соединения панели и корпуса.
• Убедитесь, что все соединительные провода ИБП и дополнительных батарейных модулей располагаются за лицевыми панелями и недоступны для пользователя.
• Для установки дополнительных батарейных модулей вернитесь к первому пункту инструкции.

Эксплуатация

Конфигурация батарейных модулей

Установите через ЖК-панель ИБП количество подключенных дополнительных батарейных модулей. Для достижения максимального времени автономной работы правильно установите количество батарейных модулей. Обратитесь к таблице 2 за соответствующими данными о количестве и типе батарей. Используйте кнопки со стрелками вверх и вниз для выбора количества батарей в соответствии с фактическим:

Обслуживание

Замена батарей

НЕ ОТКЛЮЧАЙТЕ батареи когда ИБП работает в режиме от батарей. Батарейный модуль может заменяться при включенном ИБП, но необходимо учесть, что при нарушении электропитания в этот момент подключенное к ИБП оборудование не защищено. При замене батарей желательно отключить кабель питания.

ПРЕДУПРЕЖДЕНИЯ

• Сервисное обслуживание батарей должно выполняться квалифицированными сотрудниками.
• Батареи могут представлять опасность электрического удара или ожога при высоком токе короткого замыкания. Примите необходимые меры предосторожности при работе с батареями: 1) Снимите часы, кольца и прочие металлические предметы. 2) Используйте инструменты с изолированными ручками. 3) Не кладите металлические предметы на верх батарей. 4) Одевайте резиновые перчатки и обувь.
• При замене батарей используйте тот же тип и количество батарей или батарейных модулей. Для заказа новых батарей свяжитесь с авторизованным сервисным центром.
• Батареи необходимо правильно утилизировать согласно требованиям местного органа управления.
• Не помещайте батареи в огонь, они могут взорваться под воздействием температуры

Замена дополнительного батарейного блока RT

При выходе из строя батареи необходимо выполнить следующие действия для замены на новый блок батарей в устройствах модульной конструкции:

Для установки дополнительных батарейных модулей с ИБП

• Снимите лицевую панель батарейного модуля.
• Отсоедините соединительные кабели батарейного блока и ИБП. Открутите винты перегородки блока батарей как показано на рисунке 4, после этого выньте перегородку через левую сторону.
• Возьмитесь за ручку на передней стороне блока батарей и потяните на себя вынимая его из корпуса.
• Вставьте новые блоки батарей придерживая их за середину. Убедитесь, что блоки вставлены полностью до конца.
• При необходимости замените перегоревшие предохранители со стороны лицевой панели.
• Внешний вид задней панели.

Тестирование новых батарей

• Подключите ИБП с дополнительными батарейными модулями к электросети на 48 часов для зарядки батарей.
• Включите ИБП нажатием соответствующей комбинации кнопок.
• Нажмите комбинацию кнопок запуска теста для начала тестирования батарей. ИБП начинает тестирование батарей если батареи полностью заряжены, ИБП находится в нормальном режиме работе без активированных сигналов тревоги и допустимом напряжении байласа. Во время теста ИБП переходит в режим работы от батарей и разряжает батареи в течение 10 секунд. Светодиодные индикаторы на передней панели перестанут мигать после завершения теста.

Переработка использованных батарей

Свяжитесь с местным центром переработки опасных отходов для получения информации о правильной утилизации использованных аккумуляторов или ИБП.

ПРЕДУПРЕЖДЕНИЯ
Не помещайте батареи в огонь, они могут взорваться под воздействием температуры. Необходима правильная утилизация батарей. Обратитесь за инструкциями к местному органу, занимающемуся переработкой отходов.
Не открывайте и не повреждайте батареи. Разлитый электролит может быть вреден для кожи и глаз. Он может быть токсичен.

ВНИМАНИЕ
Не выбрасывайте аккумуляторы или батарейные модули с бытовым мусором. Эти устройства содержат свинцово-кислотные батареи и должны правильно утилизироваться. За подробной информацией обратитесь в местный центр переработки опасных отходов.

ВНИМАНИЕ
Не выбрасывайте электронные блоки с бытовым мусором. Для правильной утилизации обратитесь в местный центр переработки опасных отходов
