Артикул: CNRLFN02

Встраиваемая карта сухих контактов для ИБП ФОРА/ФОРВАРД, 1-20кВА, 1/1 и 3/1, клеммы

Цена без НДС: 413 руб.

Технические характеристики Доставка

Технические характеристики

Основные характеристики
Назначение опции:	подключение ИБП к системе мониторинга
Тип опции:	карты «сухих» контактов

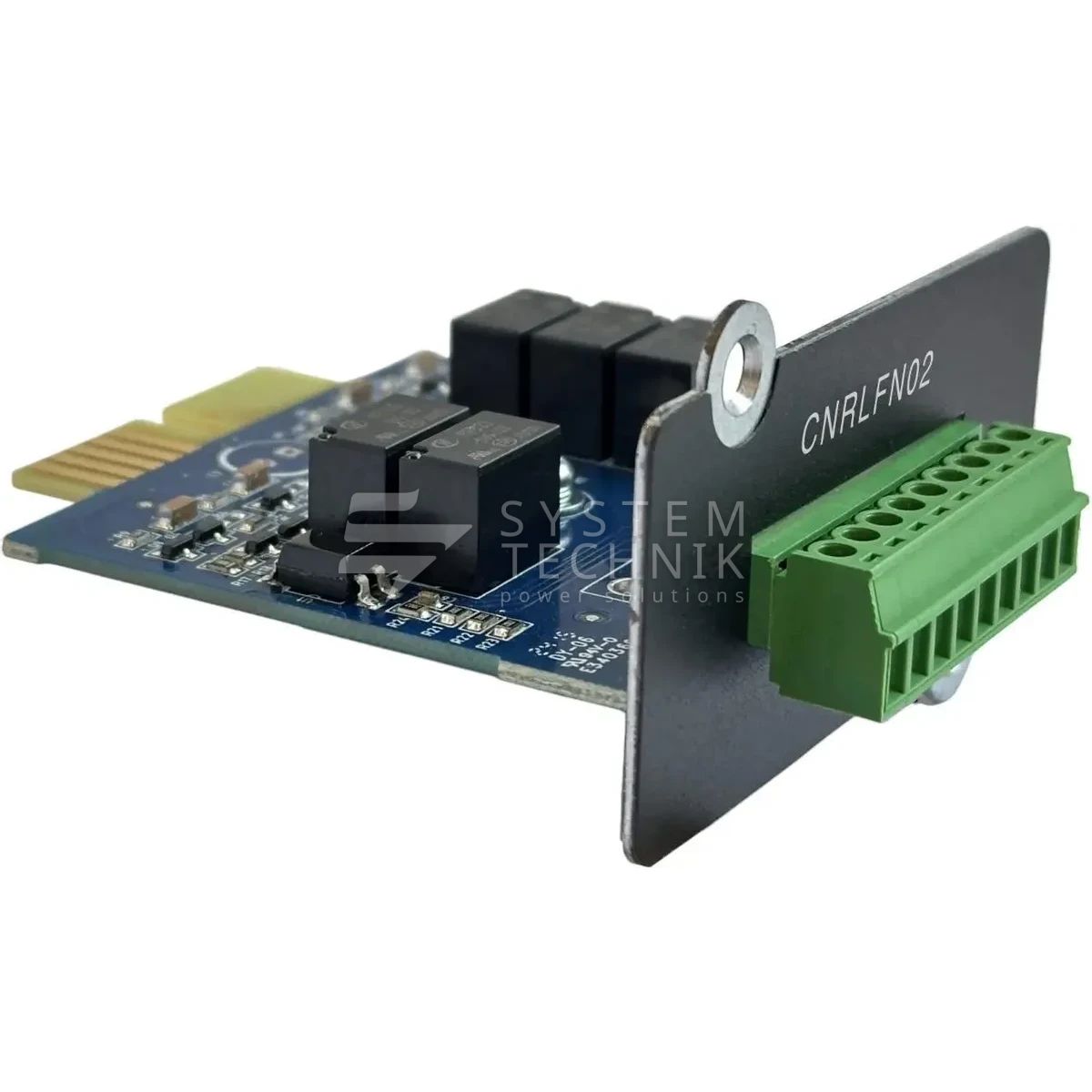

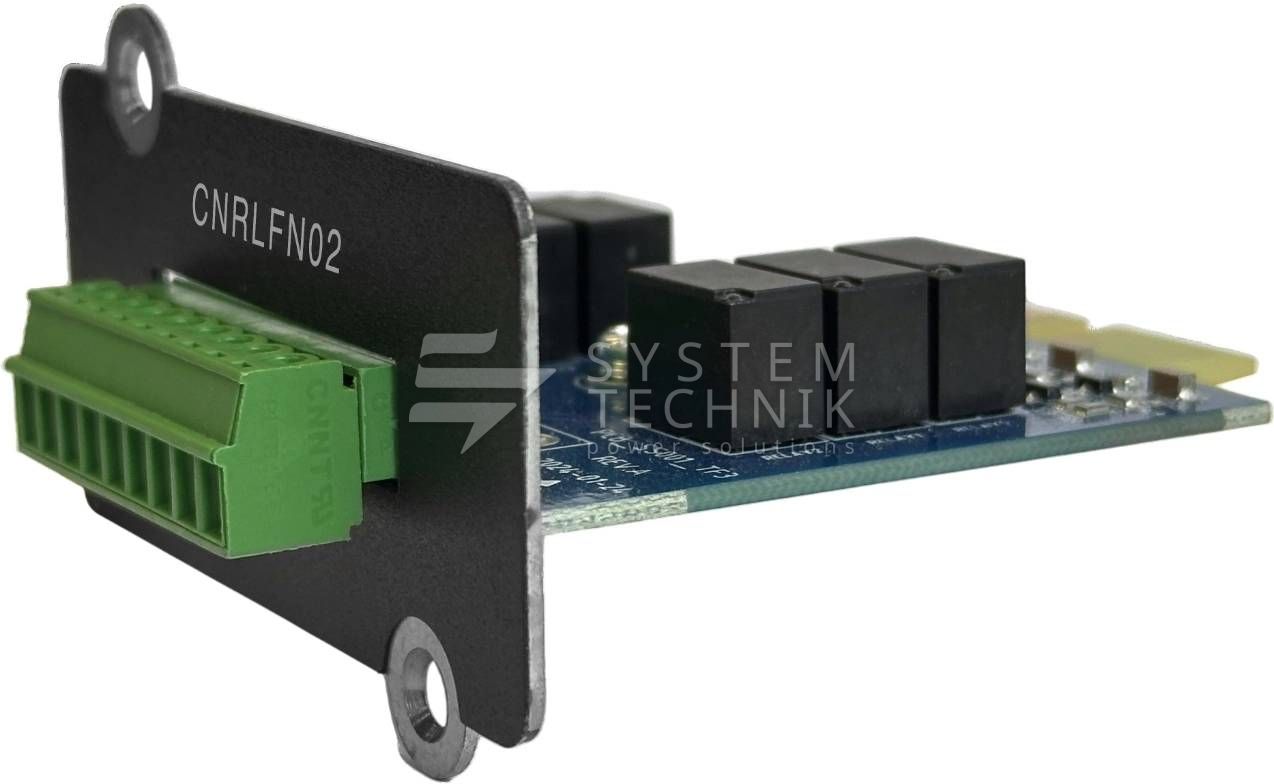

Карта «сухих» контактов AS400 Phoenix (1-20 кВА, 1/1 и 3/1)

Встраиваемая карта релейных («сухих») контактов с клеммной колодкой Phoenix предназначена для подключения ИБП ИМПУЛЬС серий ФОРА и ФОРВАРД (мощностью 1–20 кВА, конфигурации 1/1 и 3/1) к внешним системам мониторинга, промышленным ПЛК, панелям оповещения и системам диспетчеризации зданий.

Удобный винтовой клеммник Phoenix обеспечивает быстрый монтаж сигнальных проводов без необходимости пайки или использования специальных переходников.

Основные характеристики

Интерфейсный разъем: Клеммная колодка Phoenix (9 pin)
Внешнее питание (VCC): 12…24 В постоянного тока (DC)
Удобство монтажа: прямое подключение проводников к винтовым клеммам
Совместимость: ИБП ИМПУЛЬС серии ФОРА / ФОРВАРД 1-20 кВА (1/1 и 3/1)

Назначение контактов клеммника Phoenix

Контакт Phoenix	Сигнал	Описание и логика работы
1	Источник питания	Внешний источник питания 12…24 В постоянного тока.
2	GND	Заземление внешнего источника питания.
3	Ошибка сети	Контакт 3 разомкнут при ошибке сети.
4	Удалённое отключение	Если питающая сеть доступна, ИБП отключает выпрямитель и инвертор. В режиме работы от АКБ — полностью отключается.
5	Нормальный режим	Контакт 5 замкнут при работе в нормальном режиме.
6	Низкое напряжение на АКБ	Контакт 6 разомкнут при низком напряжении на АКБ.
7	Общая авария	Контакт 7 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC).
8	Режим байпаса	Контакт 8 замкнут при работе в режиме байпаса. Контакт нормально разомкнут (NO).
9	Авария ИБП	Контакт 9 разомкнут при аварии ИБП. Если ИБП исправен — замкнут (NC).
