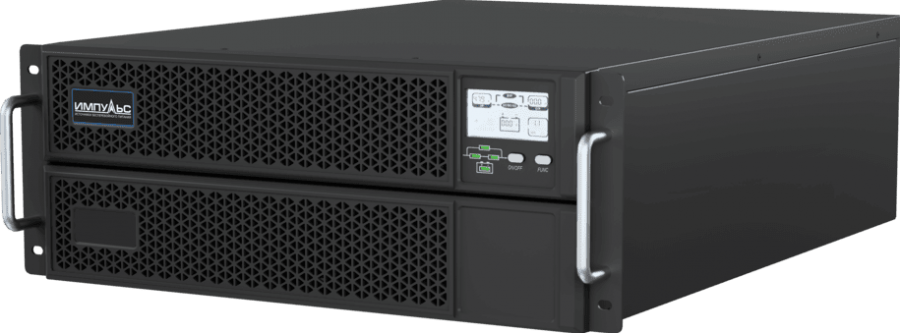

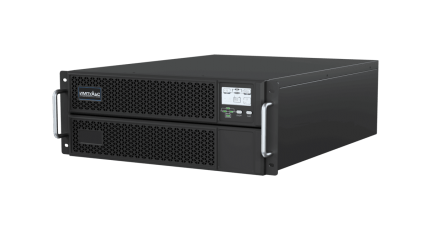

ИБП ИМПУЛЬС ФОРВАРД 3115

Основные характеристики
Тип ИБП:	двойного преобразования (on-line)
Способ установки:	в стойку
Архитектура:	моноблочный
Серия:	ФОРВАРД 31

Параметры выхода
Номинальная выходная частота:	45|65 Гц
Полная выходная мощность:	15 кВА
Активная выходная мощность:	15 кВт
Выходной коэффициент мощности:	1
Число фаз (выход):	1
Форма выходного сигнала:	чистая синусоида
Крест-фактор:	3:1
Номинальное выходное напряжение:	220|230|240 В
Стабильность выходного напряжения:	1 %
Искажение выходного напряжения при линейной нагрузке:	1 %
Искажение выходного напряжения при нелинейной нагрузке:	3 %
Время переключения:	0 мс

Параметры входа
Число фаз (вход):	1, 3
Коэффициент гармонических искажений входного тока (THDi):	4 %
Номинальное входное напряжение:	380|400|220|230 В
Минимально допустимое входное напряжение:	132 В
Максимально допустимое входное напряжение:	288 В
Диапазон напряжений байпаса:	верхний предел напряжения байпаса: +25 % ÷ + 10 % (настраивается, по умолчанию: +15 %); нижний предел напряжения байпаса: -40 % ÷ - 10 % (настраивается, по умолчанию: -20 %)
Нижняя граница напряжения перехода на работу от АКБ:	~ 176 (при нагрузке ≤100 %); ~ 154 (при нагрузке < 90 %); ~ 132 (при нагрузке < 75 %); ~ 110 (при нагрузке < 50 %) В
Верхняя граница напряжения перехода на работу от АКБ:	288 В
Нижняя граница напряжения возврата в нормальный режим работы:	~ 192 (при нагрузке ≤100 %); ~ 170 (при нагрузке < 90 %); ~ 14 (при нагрузке < 75 %); ~ 121 (при нагрузке < 50 %) В
Верхняя граница напряжения возврата в нормальный режим работы:	281 В
Минимальная входная частота:	40 Гц
Максимальная входная частота:	70 Гц
Фильтрация помех:	Нет
Входной коэффициент мощности:	0.99

Параметры АКБ
Номинальное напряжение шины АКБ:	192, 216, 240, 264, 288 В
Наличие встроенных аккумуляторов:	Нет
Горячая замена батарей:	Есть
Возможность подключения внешних АКБ:	Есть
Возможность подключения внешних батарейных шкафов:	Есть
Модель встроенных АКБ:	Yellow HR12-9
Тип подключаемых АКБ:	внешние
Емкость встроенных АКБ:	9 Ач
Зарядный ток:	5 А

Системные характеристики
КПД в нормальном режиме:	95 %
КПД в ЭКО режиме:	98 %
Наличие байпаса:	Есть
Автоматический байпас:	Есть
Ручной байпас:	Нет
Перегрузочная способность инвертора:	Нормальный режим / Режим АКБ: 105%-110% - 10 мин, 111%-125% - 1 мин, 126%-150% - 30 сек, >150% - 200 мсек; Режим байпаса: > 125% - время работы не ограничено, 126%-130% - 5 мин, 131%-150% - 1 мин, > 150% - 200 мсек
Холодный старт:	Нет
Автоматический перезапуск:	Есть
Гальваническая развязка:	Нет
Количество выходных разъёмов питания:	0 шт
Совместная работа с генератором:	Есть
Защита от перегрузки по входу:	Есть
Защита от перегрузки по выходу:	Есть
Защита от короткого замыкания:	Есть
Выход SCHUKO:	Нет
Выход IEC:	Нет
Клеммы:	Есть

Опции/Интерфейсы
ЖК экран:	Есть
Smart Slot:	Есть
Поддержка SNMP:	Опционально
Интерфейс USB:	Есть
Ethernet:	Опционально
RS232:	Есть
EPO:	Есть
Сухие контакты (наличие):	Опционально
Защита локальной сети:	Нет
Защита телефонной линии:	Нет
Интерфейсы:	RS485
Звуковая сигнализация:	Есть
Звуковая сигнализация (детально):	отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ
Светодиодные индикаторы:	Есть
Светодиодные индикаторы (детально):	отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ

Характеристики внешней среды
Уровень шума:	62 дБА
Допустимая влажность:	95 %
Влажность (детально):	20 - 95 % при 0..+40 ⁰С (без конденсации)
Максимальная рабочая температура:	40 °C
Расширенная рабочая температура:	0 – +40 / -40 – +70 °C

Корпус
Материал корпуса:	металл

Стандарты
Стандарты безопасности:	IEC/EN 60950-1|EN 60950|EN 62040-1|IEC/EN 62040-1
Стандарты ЭМС:	IEC 61000-4-2|IEC 61000-4-3|IEC 61000-4-4|IEC 61000-4-5|IEC 61000-4-6|IEC 61000-4-8|EN 62040-2|IEC/EN 62040-2

Массо-габаритные характеристики
Ширина:	440 мм
Глубина:	730 мм
Высота:	170 мм
Высота в U:	4 U
Масса:	23 кг

Производитель
Страна:	Китай
Гарантия:	24 мес
